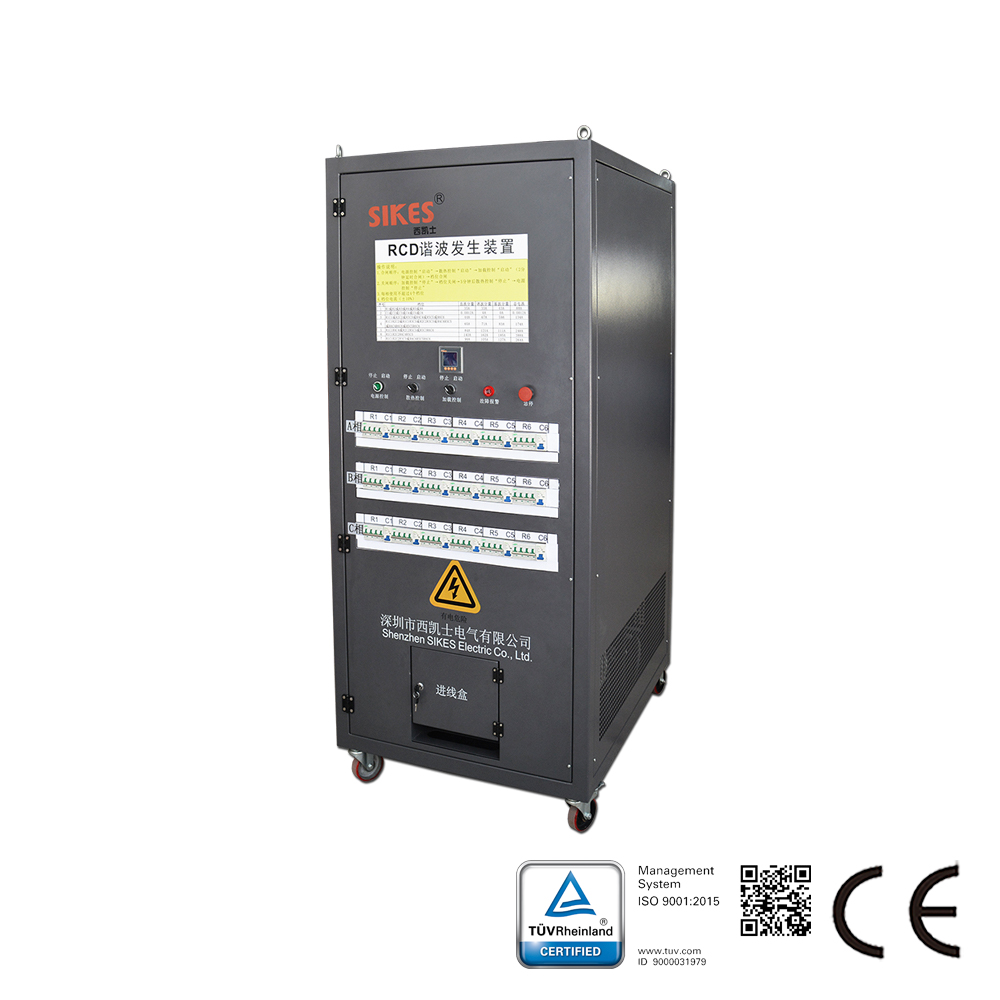

Description de la charge résistive capacitive inductive (RCD) :

La charge RCD Sikes est un dispositif générateur d’harmoniques fournissant une source essentielle d’harmoniques pour tester les filtres actifs d’harmoniques, afin de simuler les conditions de charge en matière de distorsion harmonique. Elle est triphasée et à quatre fils (incluant le fil neutre). La charge RD, composée de trois phases individuelles, génère principalement un courant harmonique de rang 3, tandis que la charge RCD peut générer des courants harmoniques de rang 3 et de rang 5. Les solutions proposées par SIKES répondent à vos besoins de test des produits de traitement des harmoniques.

Facteurs clés de la charge RCD :

Robuste et facile à utiliser ;

Élément de charge fiable ;

Protection contre les surtensions et les températures excessives ;

Test continu sur longue durée ;

Transfert des enregistrements de courant et de tension vers un ordinateur pour affichage ;

Instrument d’affichage (voltmètre, ampèremètre) disponible.

Caractéristiques de la charge RCD :

Courant de test élevé pour les filtres d’harmoniques ;

Grand écran LED, facilité d’utilisation et affichage clair des données de test et des formes d’onde ;

Courant réglable en continu de 0 à 396 A ;

Temps de décharge personnalisable de 0 à 99 heures avec une résolution de 1 minute ;

Possibilité de définir différents courants, temps d’arrêt, puissance de décharge et seuils de tension (limite supérieure ou inférieure) ;

Bouton d’arrêt d’urgence ;

Arrêt automatique de la décharge en cas de tension triphasée excessive ;

Protection contre les surintensités et les courts-circuits ;

Alerte et arrêt automatique en cas de défaillance d’un ventilateur.

Paramètres de la charge résistive RCD :
Puissance totale : personnalisable ;
Fréquence : 50/60 Hz ;
Type : charge résistive AC ;
Tension : AC 400 V triphasé, AC 220 V monophasé ;
Type de phase : monophasé et triphasé, commutable ;
Pas de puissance : personnalisable ;
Type de commande : contacteurs de circuit ;
Alimentation : AC 380 V, 50 Hz, 2 kW pour le ventilateur de refroidissement ;
Refroidissement de la charge : refroidissement forcé par ventilateur axial, entrée d’air froid par le bas, sortie par le haut. Bruit du ventilateur inférieur à 75 dB mesuré à 1 mètre du ventilateur ;
Durée d’utilisation : au moins une heure de fonctionnement continu (longue durée) ;
Armoire : tôle d’acier laminée à froid, traitement de surface par peinture ;
Type de résistance : fils résistifs en acier inoxydable (ou meilleur) pour classe d’étanchéité ;
Indice de protection : IP00 ;
Classe d’isolation : classe F ;
Plage d’humidité : 0-9 % sans condensation ;
Altitude d’utilisation : inférieure à 2500 m ;
Plage de température maximale : ambiante de -30 à +55 °C.
