Solution harmonique pour ventilateur EC

Les ventilateurs EC sont largement utilisés dans les centres de données, les systèmes CVC et le refroidissement industriel en raison de leur haute efficacité, de leur faible bruit et de leur contrôle intelligent de la vitesse. Cependant, leurs variateurs électroniques de puissance génèrent des courants harmoniques qui peuvent affecter la qualité de l'énergie et la stabilité du système. Les filtres harmoniques dédiés aux ventilateurs EC utilisent la technologie de filtrage passif LC pour réduire les harmoniques, améliorer le facteur de puissance et renforcer la fiabilité de l'alimentation électrique.

Présentation de la solution Problèmes liés aux harmoniques Qu’est-ce que c’est Principe de fonctionnement Caractéristiques Avantages Système de test Applications Conclusion Produits connexes Études de cas connexes Articles connexes

Aperçu des ventilateurs EC et des harmoniques

Les ventilateurs EC, grâce à leurs avantages de haute efficacité, de faible bruit et de régulation intelligente de la vitesse, sont largement utilisés dans les centres de données, les systèmes CVC et le refroidissement industriel. Cependant, en raison de l’utilisation de la technologie d’entraînement électronique de puissance, ils génèrent certains courants harmoniques pendant leur fonctionnement, ce qui peut entraîner une dégradation de la qualité de l’énergie, une surchauffe des équipements, une réduction du facteur de puissance et une augmentation des pertes du système. Avec la tendance vers des applications à grande échelle et centralisées, l’atténuation des harmoniques pour les ventilateurs EC est devenue un aspect crucial pour garantir la stabilité de l’alimentation électrique et améliorer l’efficacité opérationnelle du système.

Demande de produit ou solution

Problèmes liés aux harmoniques

Les harmoniques affectent l’efficacité énergétique, la fiabilité des équipements et les coûts d’exploitation, entraînant des pertes invisibles dans les systèmes électriques.

1

Pertes système accrues et surchauffe/déclassement des équipements

Les courants harmoniques génèrent des pertes supplémentaires dans les transformateurs, les câbles et les équipements de distribution, entraînant un échauffement, une réduction de la capacité et une baisse de l'efficacité globale du système.
2

Impact sur la fiabilité des ventilateurs EC

Les harmoniques et la distorsion de tension peuvent affecter la stabilité des modules d'entraînement des ventilateurs EC, augmenter le stress thermique sur les dispositifs de puissance, accélérer le vieillissement des équipements et réduire la durée de vie.
3

Anomalies de l'alimentation électrique et temps d'arrêt non planifiés

Les harmoniques peuvent provoquer des dysfonctionnements des dispositifs de protection et un fonctionnement anormal des équipements électriques, augmentant le risque d'arrêt des équipements critiques.
4

Facteur de puissance réduit et coûts d'exploitation augmentés

Les harmoniques augmentent le courant réactif dans le système, réduisent le facteur de puissance, entraînent des factures d'électricité plus élevées et peuvent augmenter les exigences de capacité pour les onduleurs, les transformateurs et autres équipements.

Qu'est-ce qu'un filtre harmonique passif pour ventilateurs EC ?

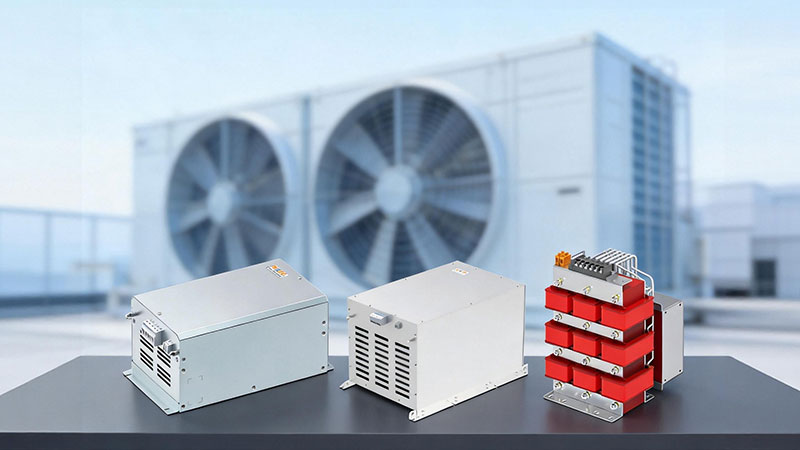

Le filtre harmonique pour ventilateurs EC est un dispositif de filtrage conçu pour améliorer la qualité de l’énergie électrique dans les systèmes de ventilateurs à commutation électronique (EC). Il est principalement composé de composants passifs tels que des inductances, des condensateurs et des résistances. Grâce à un réseau de filtrage conçu de manière optimale, il fournit un chemin à faible impédance pour les harmoniques caractéristiques générées par les variateurs électroniques de puissance des ventilateurs EC, réduisant efficacement les courants harmoniques, améliorant le facteur de puissance du système et minimisant les pertes en ligne et l’échauffement des équipements. Le filtre harmonique pour ventilateurs EC peut améliorer la stabilité du système d’alimentation électrique et répondre aux exigences de qualité de l’énergie dans divers scénarios d’application.

Découvrez nos produits

Principe technique du filtre dédié Sikes pour ventilateurs EC

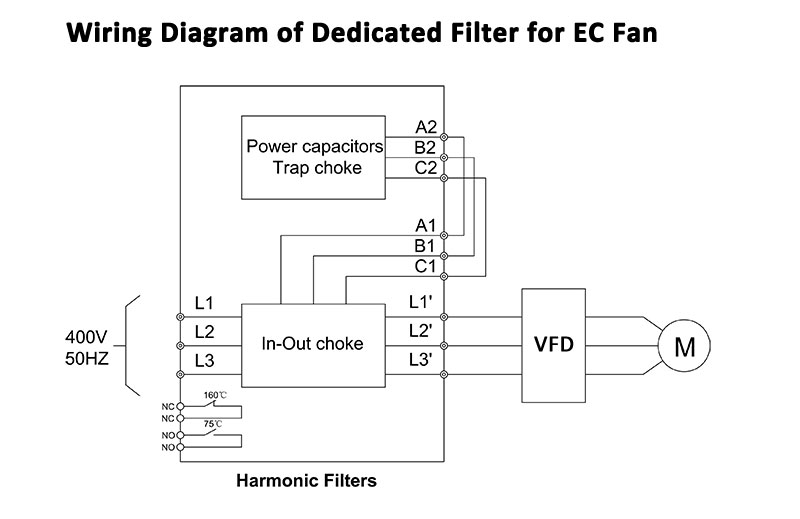

Le filtre dédié Sikes pour ventilateurs EC utilise une technologie de filtrage passif LC, formant un réseau de filtrage harmonique via des réactances de ligne/charge et des condensateurs de puissance. Lorsque le ventilateur EC est en fonctionnement, les courants harmoniques générés par le redresseur interne et l’unité d’entraînement électronique de puissance pénètrent dans le système de filtrage. Le filtre fournit alors un chemin de dérivation à faible impédance pour les harmoniques à des fréquences spécifiques, permettant aux courants harmoniques de circuler dans la branche du filtre et réduisant ainsi les composantes harmoniques injectées dans le réseau électrique. Parallèlement, les composants condensateurs du filtre fournissent une quantité appropriée de compensation de puissance réactive, en coordination avec les réactances pour améliorer le facteur de puissance du système, réduire les courants de ligne et minimiser les pertes par échauffement des équipements. Grâce à une conception optimisée des paramètres du filtre, la forme d’onde du courant peut être efficacement améliorée, le THDi (taux de distorsion harmonique total du courant) peut être réduit et la stabilité du système d’alimentation peut être renforcée. Cette solution est composée de composants passifs, présente une structure simple et une grande fiabilité, sans nécessiter de contrôle complexe ni de mise en service logicielle. Elle convient aux systèmes de ventilateurs EC présentant des caractéristiques de charge relativement stables et peut atténuer efficacement l’impact des interférences harmoniques dans des applications critiques telles que les centres de données, les systèmes de ventilation des bâtiments et les équipements de refroidissement industriel.

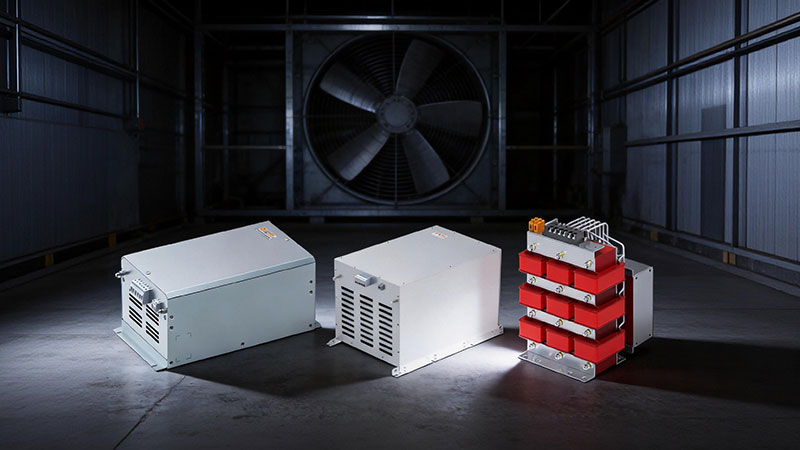

Caractéristiques du filtre d’harmoniques dédié Sikes pour ventilateurs EC

Supprime les harmoniques à la source, améliore l’efficacité et la fiabilité, et réduit les pertes des équipements ainsi que les coûts supplémentaires

Distorsion harmonique ultra-faible

THDi < 5%, supprime efficacement les courants harmoniques générés par les ventilateurs EC et améliore la qualité de l'énergie du réseau.
Correction du facteur de puissance élevé

Facteur de puissance jusqu'à 99 %, réduction des pertes de puissance réactive et amélioration de l'efficacité de l'alimentation électrique.
Conception à haute densité de puissance

Grâce à l'utilisation de composants haute performance, avec une capacité de correction de puissance par unité supérieure à 6,3 kW, on obtient une conception compacte et efficace.
Excellente qualité de tension

Fournir un environnement d'alimentation stable et propre, garantissant le fonctionnement fiable d'équipements sensibles tels que les serveurs et les systèmes de contrôle.
Garantie de fonctionnement à haute fiabilité

Minimiser les interférences des équipements, les arrêts anormaux et les risques opérationnels causés par les harmoniques, garantissant un fonctionnement continu et stable des systèmes de refroidissement.
Fonctionnement économe en énergie et respectueux de l'environnement

Réduction des pertes du système, amélioration de l'efficacité énergétique et obtention d'un fonctionnement à faible bruit, rentable et économique.

Avantages du filtre d’harmoniques dédié Sikes pour ventilateurs EC

Prend en charge la réduction centralisée des harmoniques, une large plage de charge, la compatibilité avec de nombreuses marques et une validation par des tests indépendants

Correspondance flexible de capacité pour plusieurs ventilateurs EC

La capacité d'une seule unité de filtre peut être adaptée de manière flexible au nombre de ventilateurs connectés, prenant en charge jusqu'à 10 ventilateurs EC par filtre. Cela répond aux besoins de suppression harmonique centralisée, tout en offrant une rentabilité élevée et des économies d'espace.
Réduction efficace des harmoniques et amélioration du facteur de puissance

Dans les conditions nominales, le THDi peut être maintenu en dessous de 5 % ; à 50 % de charge, le THDi est d'environ 6 %. Le facteur de puissance peut atteindre 99 %, réduisant efficacement les pertes en ligne et l'échauffement des équipements.
Fonctionnement stable sur une large plage de charges

Capable de fonctionner avec une charge de 1 % à 100 %, le filtre réduit efficacement les fluctuations harmoniques, les fausses alarmes et les risques de résonance du système, améliorant ainsi la stabilité des systèmes de refroidissement et de ventilation.

Compatibilité avec les grandes marques de ventilateurs EC

Compatible avec les grandes marques telles que EBM, ZIEHL-ABEGG et Fans-tech, facilitant l'intégration de systèmes dans divers scénarios d'application.
Amélioration de la qualité de l'énergie et réduction des coûts d'exploitation

Minimise les pertes d'énergie et thermiques causées par la distorsion du courant, atténue les impacts harmoniques sur les centres de données, les équipements de précision, les transformateurs et les réseaux de distribution, et améliore la fiabilité globale de l'alimentation.
Solution de filtrage passif rentable

Fabriqué avec des composants passifs (inductances, condensateurs, résistances) dans une structure simple et très fiable, adapté à la suppression des harmoniques dans les systèmes de ventilateurs EC avec des charges relativement stables.

Vérifié par un système de test dédié

À l'aide du banc d'essai de ventilateurs EC développé en interne par Sikes, qui couvre différents nombres de ventilateurs et plages de charge, les performances réelles du filtre et l'efficacité de la suppression des harmoniques sont rigoureusement validées dans des conditions réelles.

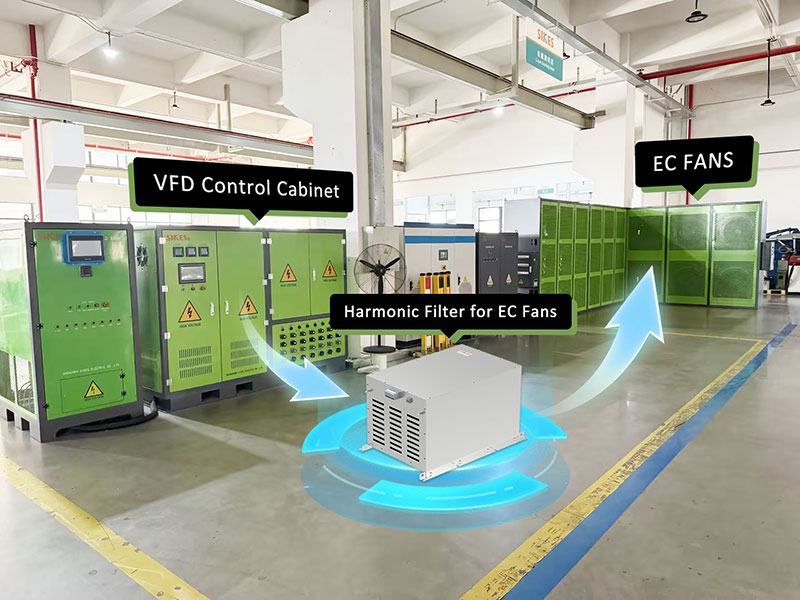

Système de test Sikes pour filtres harmoniques de ventilateurs EC

Pour vérifier les performances de filtrage et la compatibilité système des filtres harmoniques pour ventilateurs EC, Sikes a mis en place un banc d’essai dédié pour tester et analyser les performances électriques du filtre dans diverses conditions de fonctionnement.

Le système d’essai simule l’environnement de travail réel des ventilateurs EC et collecte des paramètres clés tels que les formes d’onde de courant, le contenu harmonique, le facteur de puissance et l’état de fonctionnement avant et après le filtrage. Ces données sont utilisées pour évaluer l’efficacité du filtre dans la suppression des harmoniques, l’amélioration de la qualité de l’énergie et l’augmentation de la stabilité du système.

Grâce aux essais, les performances opérationnelles du filtre dans différentes conditions de charge peuvent être vérifiées, fournissant un support de données pour la conception des paramètres du produit, l’optimisation des performances et les applications d’ingénierie pratiques.

Applications

Adapté aux applications de réduction des harmoniques des ventilateurs EC dans les centres de données, les systèmes HVAC, le refroidissement industriel et d’autres domaines

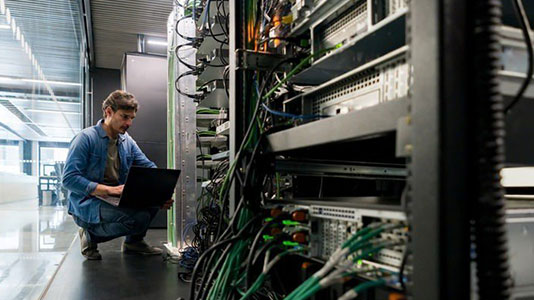

Centres de données et salles de serveurs

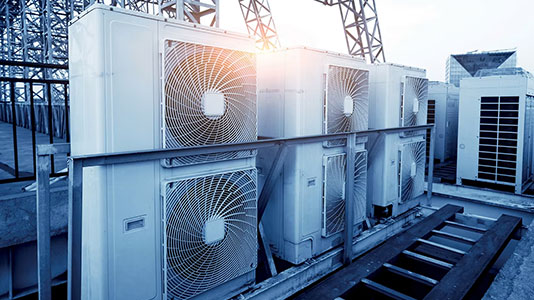

Systèmes CVC (chauffage, ventilation et climatisation)

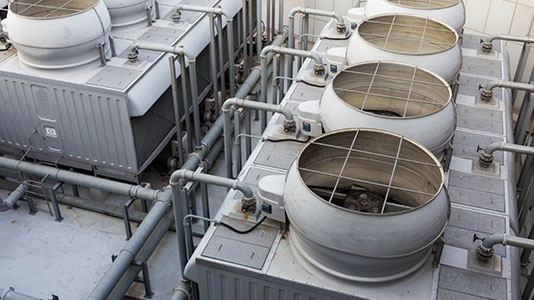

Systèmes industriels de refroidissement et de ventilation

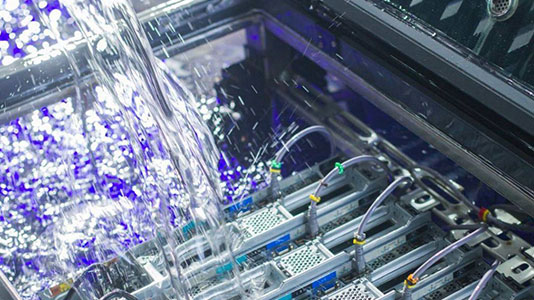

Systèmes de refroidissement liquide et équipements de dissipation thermique à haute densité

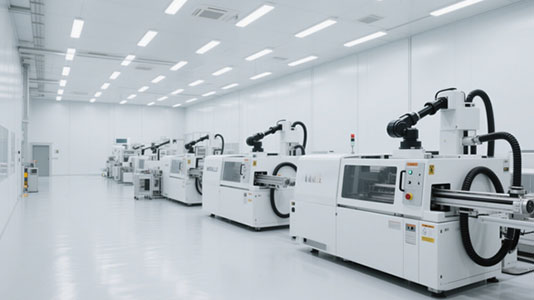

Salles blanches et environnements de fabrication de précision
Bâtiments commerciaux et bâtiments intelligents

Conclusion

Avec l’adoption croissante des ventilateurs EC dans les centres de données, les systèmes CVC, le refroidissement industriel et d’autres domaines, les problèmes de courant harmonique découlant de leurs caractéristiques d’entraînement électronique de puissance ont attiré une attention croissante. Les harmoniques peuvent entraîner une distorsion de la forme d’onde du courant, une réduction du facteur de puissance, une augmentation de l’échauffement des équipements et une dégradation de la stabilité du système d’alimentation électrique. En réponse aux caractéristiques de fonctionnement des ventilateurs EC, le filtre dédié de Sikes pour ventilateurs EC utilise la technologie de filtrage passif LC, formant un réseau de filtrage avec des inductances, des condensateurs et d’autres composants pour supprimer les harmoniques caractéristiques générées par les ventilateurs et améliorer la qualité globale de l’énergie. Cette solution présente une structure simple et une fiabilité élevée, ce qui la rend adaptée aux applications de ventilateurs EC avec des charges relativement stables. Elle aide à atténuer les impacts harmoniques et améliore la stabilité opérationnelle du système d’alimentation électrique.
