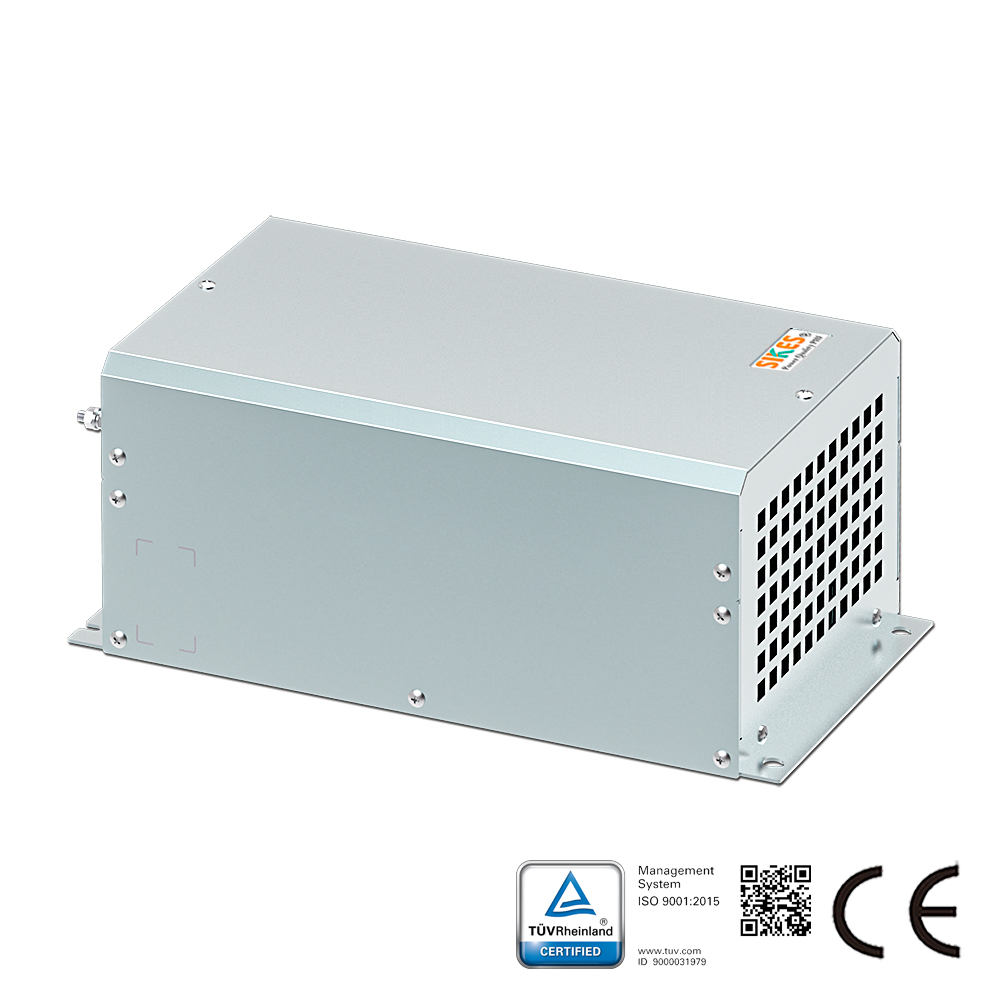

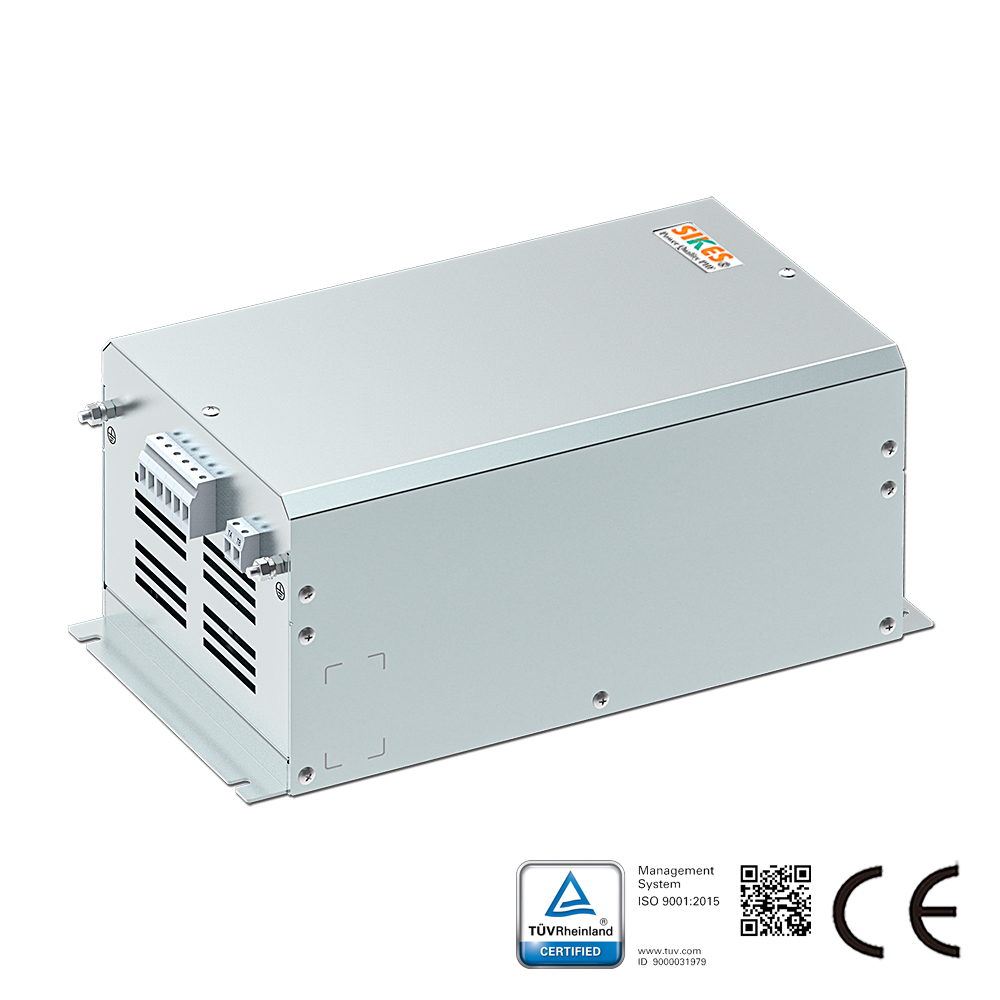

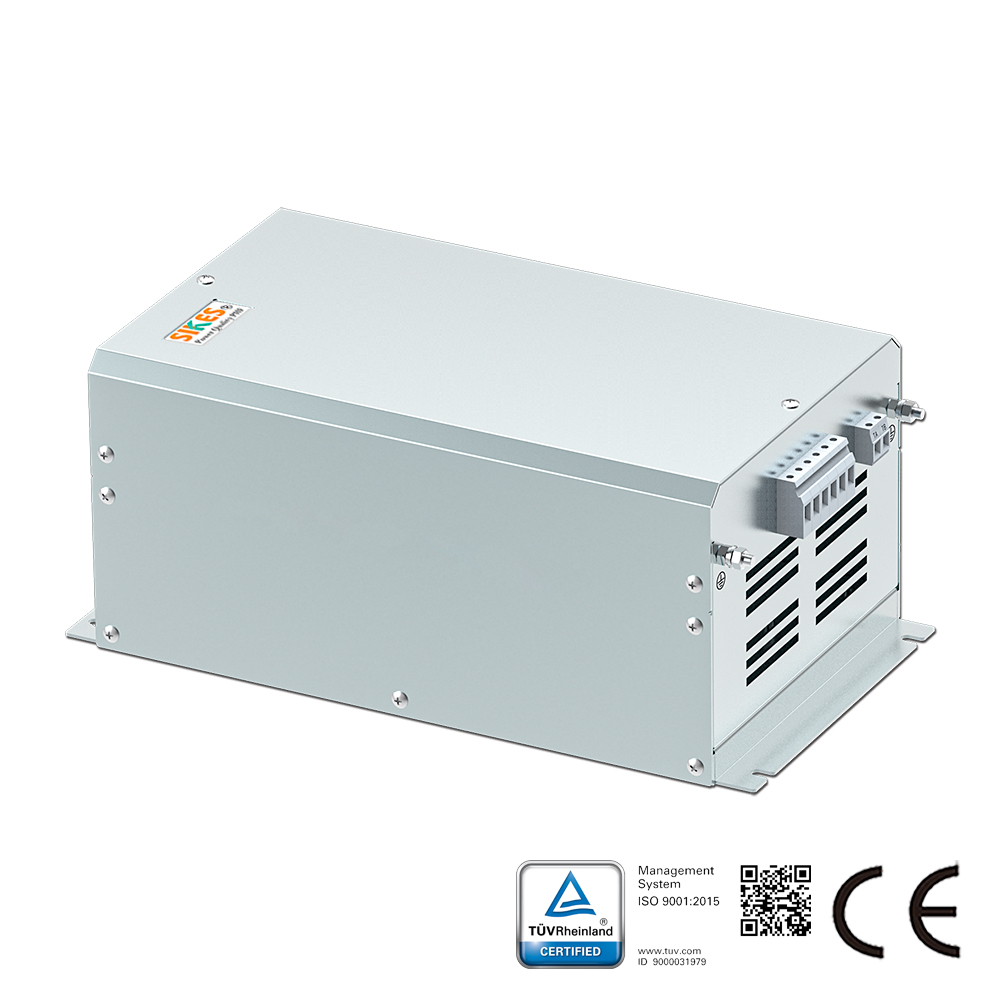

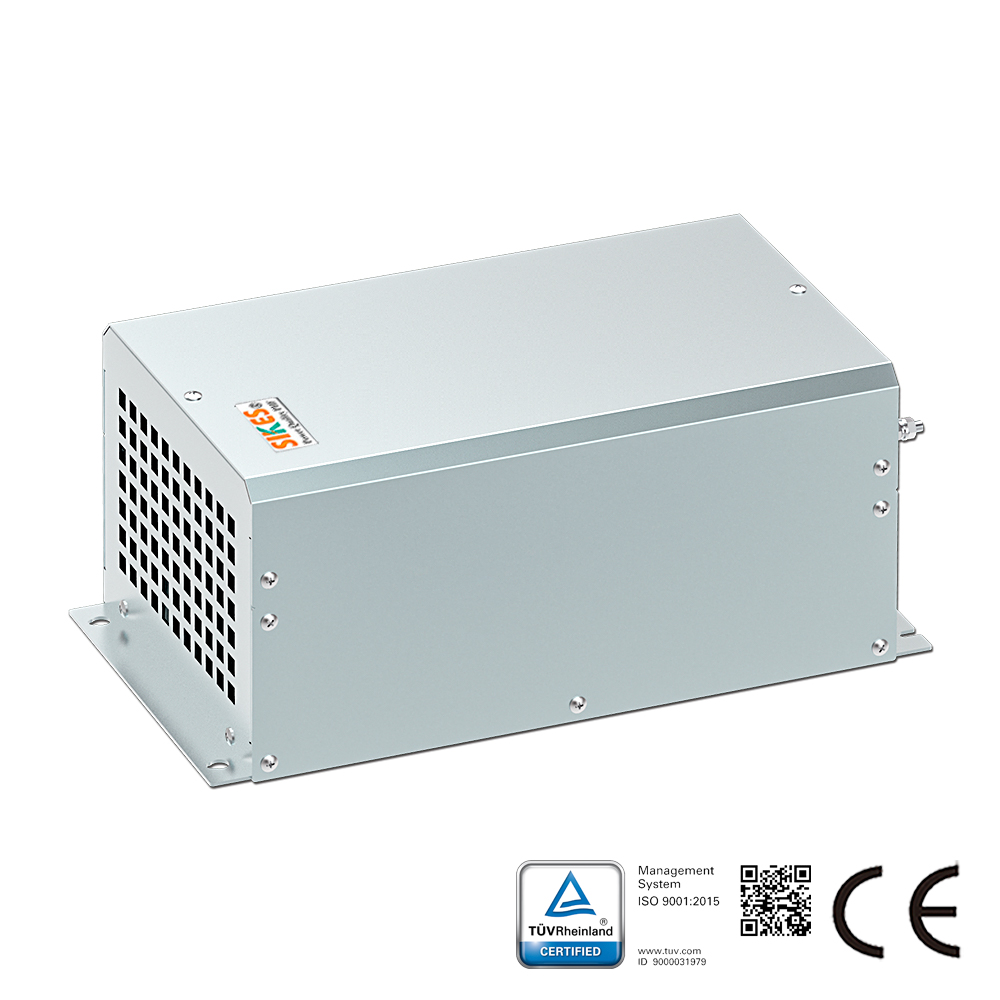

Les filtres harmoniques passifs avancés SIKES PHF 005 et PHF 010 sont robustes et faciles à utiliser, réduisant les harmoniques tout en maintenant une bonne efficacité énergétique du système.

Optimisez les performances harmoniques

Le filtre harmonique avancé PHF 005/010 est une solution totale rentable. Par rapport aux filtres pièges harmoniques traditionnels, PHF offre une empreinte plus petite et une réduction harmonique plus élevée.

La solution est disponible en deux variantes, PHF 005 et PHF 010. Lorsqu’il est connecté en amont d’un variateur Danfoss VLT®, la distorsion du courant harmonique générée vers le réseau est réduite à 5% et 10% de distorsion harmonique totale du courant à pleine charge. (Exigences système : THVD < 2%, déséquilibre de tension de ligne < 1%)

Avec un rendement >98%, les filtres harmoniques passifs avancés offrent des solutions harmoniques rentables et très robustes, spécifiquement pour les variateurs Danfoss VLT® jusqu’à 250 kW.

En tant qu’options autonomes, les filtres harmoniques avancés présentent un boîtier compact qui s’intègre facilement dans l’espace du panneau existant. Cela les rend bien adaptés aux applications de rénovation avec des ajustements limités du convertisseur de fréquence.

Spécifications
Tension de ligne :
380-415 V CA (50 Hz) disponible ;
440-480 V CA (60 Hz) sur demande ;
500-525 V CA (50 Hz) sur demande ;
690 V CA (50 Hz) sur demande.

Indice de protection du boîtier : IP20 (IP21 sur demande)
Courant de surcharge : 160 % pendant 60 secondes
Rendement > 0,98

Facteur de puissance réel
0,85 à 50 % de charge
0,99 à 100 % de charge
Température ambiante : -25 à +45 °C sans déclassement

Caractéristiques et avantages
Conçu pour des performances adaptées avec les variateurs de la série Danfoss VLT®
Démarrage convivial ; aucun réglage nécessaire
Ne nécessite aucune maintenance de routine
Protège plusieurs variateurs avec un seul filtre

Conçu pour répondre aux directives de limitation de distorsion du courant :
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010 a un THiD < 10 % ; performances égales ou supérieures et coût compétitif par rapport aux redresseurs à 12 impulsions PHF 005 a un THiD < 5 % ; performances égales ou supérieures et coût compétitif par rapport aux redresseurs à 18 impulsions
