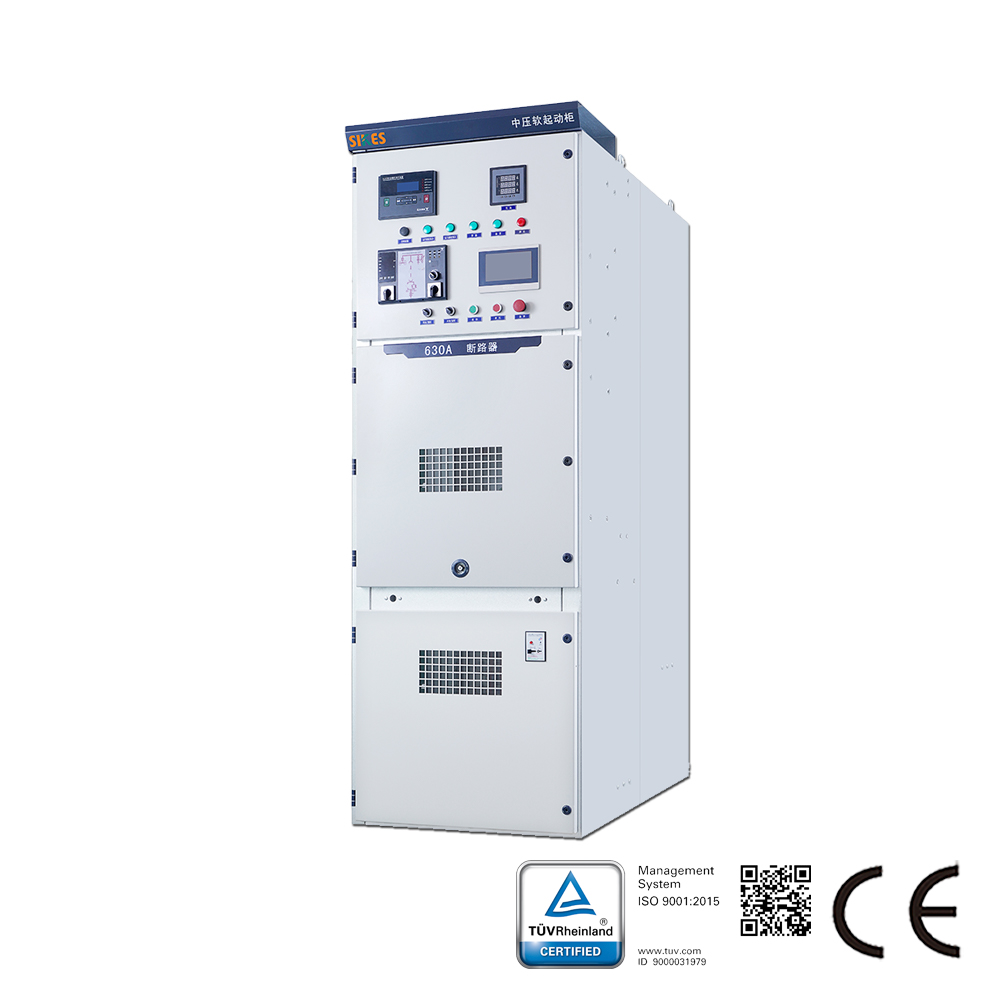

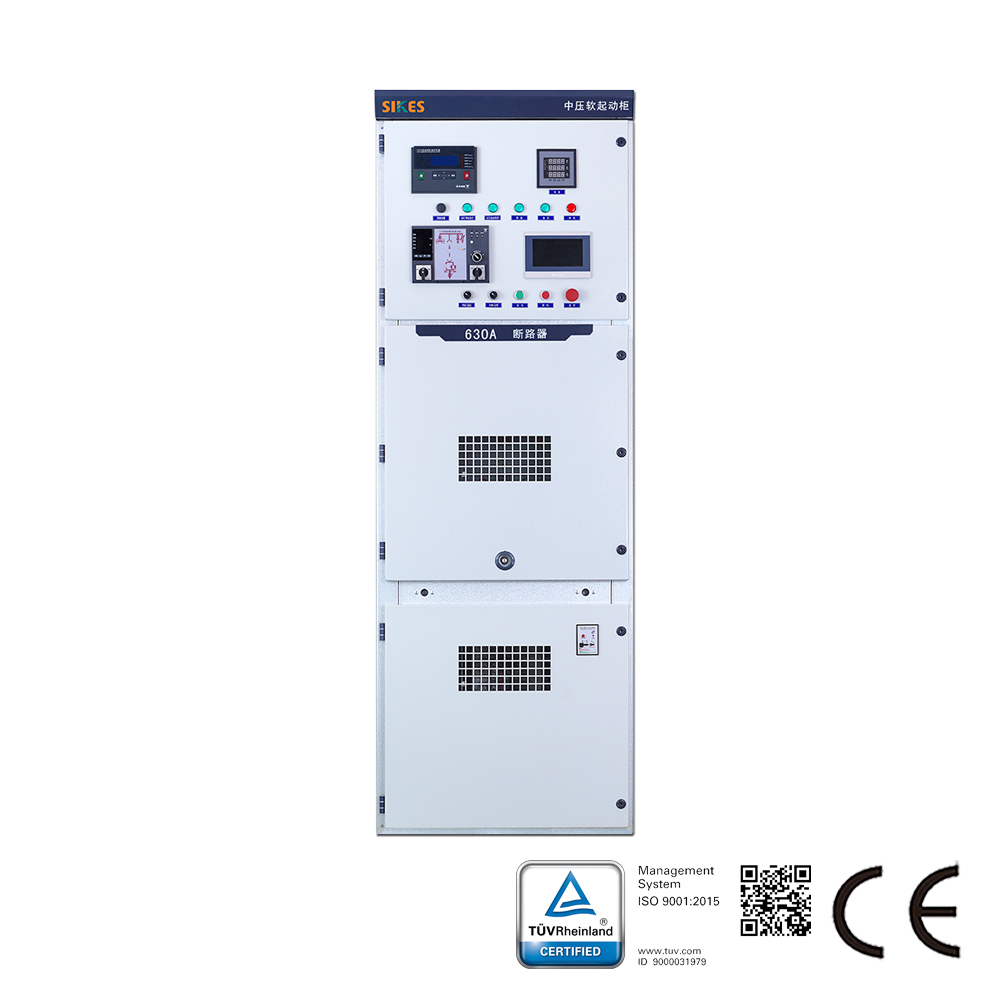

Le tableau de démarrage progressif intégré de la série HVT adopte une conception intégrée trois-en-un qui combine l’appareillage de commutation, l’unité de démarrage progressif et le tableau de dérivation en un seul ensemble, offrant ainsi un encombrement compact et une installation simplifiée.
La configuration standard inclut un disjoncteur à vide côté réseau et un contacteur à vide de dérivation, éliminant le besoin de tableaux de dérivation et d’appareillages de commutation séparés, réduisant ainsi les coûts et la complexité de conception.
Grâce à sa conception compacte, son volume ne représente que 50 % à 60 % de celui des autres types de démarreurs progressifs de même puissance, permettant d’économiser un espace précieux. Le tableau est construit en tôles d’acier revêtues d’aluminium-zinc, usinées par commande numérique, entièrement métalliques et assemblées selon une structure modulaire. Il intègre un procédé de pliage multi-étapes avancé, avec des boulons et écrous de verrouillage pour les connexions, offrant une haute précision, une résistance à la corrosion, un poids léger, une grande solidité et une excellente interchangeabilité des pièces.
Il peut être équipé soit de disjoncteurs à vide de la série nationale ZN63A-12 (VSI), soit de disjoncteurs à vide importés de la série VD4, garantissant une large applicabilité, une fiabilité élevée et des années de fonctionnement sans maintenance.
Un système de verrouillage hautement fiable est entièrement conforme aux exigences des « cinq protections ». Chaque compartiment haute tension inclut un canal de décompression pour assurer la sécurité du personnel.
Le tableau de démarrage progressif intégré de la série HVT est un nouveau dispositif de démarrage progressif développé par Sikes Electric. Cet équipement intelligent, haute performance, multifonctionnel et doté d’une sécurité élevée, est conçu à partir de théories de contrôle avancées. Il est principalement utilisé pour le contrôle et la protection des moteurs haute tension lors du démarrage, du fonctionnement et de l’arrêt. Le tableau de démarrage progressif intégré de la série HVT s’appuie sur un processeur de signal numérique haute vitesse, intégrant des méthodes de contrôle modernes avancées et diverses mesures de protection dynamiques et statiques pour atteindre des performances élevées. Le dispositif peut limiter dynamiquement, en temps réel et efficacement, le courant de démarrage du moteur dans une valeur prédéfinie, évitant les chutes de tension dans le réseau électrique causées par un courant de démarrage excessif. Il assure un démarrage fluide, réduit la capacité requise des équipements de transformation et de distribution d’énergie, et économise les coûts d’investissement du projet. Le dispositif offre des fonctions de protection du moteur complètes, fiables et précises, incluant les surintensités, les surcharges, les déséquilibres de courant, les pertes de phase et les défauts des thyristors.
Le tableau de démarrage progressif intégré de la série HVT réduit la chute de tension dans le réseau électrique causée par le démarrage direct des moteurs. L’utilisation de ce produit n’affecte pas le fonctionnement normal des autres équipements connectés au même réseau. Il diminue le courant d’appel du moteur, qui autrement provoquerait une élévation excessive de la température locale et réduirait la durée de vie du moteur. Le courant d’appel peut également générer des interférences électromagnétiques, perturbant le fonctionnement normal des instruments électriques. De plus, le tableau de démarrage progressif intégré de la série HVT minimise les chocs mécaniques associés au démarrage direct, qui accélèrent l’usure des machines entraînées. Il réduit également les interférences électromagnétiques, améliorant ainsi l’efficacité opérationnelle globale.

1. Structure modulaire avec conception à base de composants pour une maintenance aisée.
2. Utilise un processeur de signal numérique (DSP) 32 bits et un Automate Programmable Industriel (API) haute performance pour un contrôle en temps réel, hautement efficace, fiable et stable de l’appareil.
3. Offre plusieurs modes de démarrage, notamment démarrage progressif en tension, impulsion de démarrage + démarrage progressif en tension, limitation de courant, démarrage progressif en tension + limitation de courant, et marche au pas, avec des intervalles de temps de démarrage configurables.
4. Options d’arrêt libre et d’arrêt progressif : L’arrêt progressif convient aux applications spéciales telles que l’élimination des effets de coup de bélier.
5. Capacité anti-parasites : L’isolation électrique complète entre les sections haute tension et de commande garantit un fonctionnement sûr et fiable ainsi qu’une forte immunité au bruit.
6. Fonctions de mesure : Mesure individuelle des courants triphasés, mesure de tension et mesure du courant homopolaire.
7. Protection contre les surtensions : Inclut la protection contre les surtensions de foudre, la protection contre les surtensions de manœuvre, diverses méthodes de répartition statique et dynamique de la tension, et plusieurs technologies de protection par absorption des surtensions.
8. Fonctions de protection : Protection complète incluant la détection de défaut de phase, de surintensité, de surtension, de sous-tension, de surcharge, de sous-charge, de surtempérature, de déséquilibre de courant, de détection de défaut de thyristor et de protection homopolaire.
9. Caractéristiques d’affichage : Interface Homme-Machine (IHM) tactile à grand écran pour une utilisation conviviale et intuitive.
10. Fonctions de communication : Communication RS485 avec protocole MODBUS RTU. Prend en charge la commande centralisée via un ordinateur hôte.

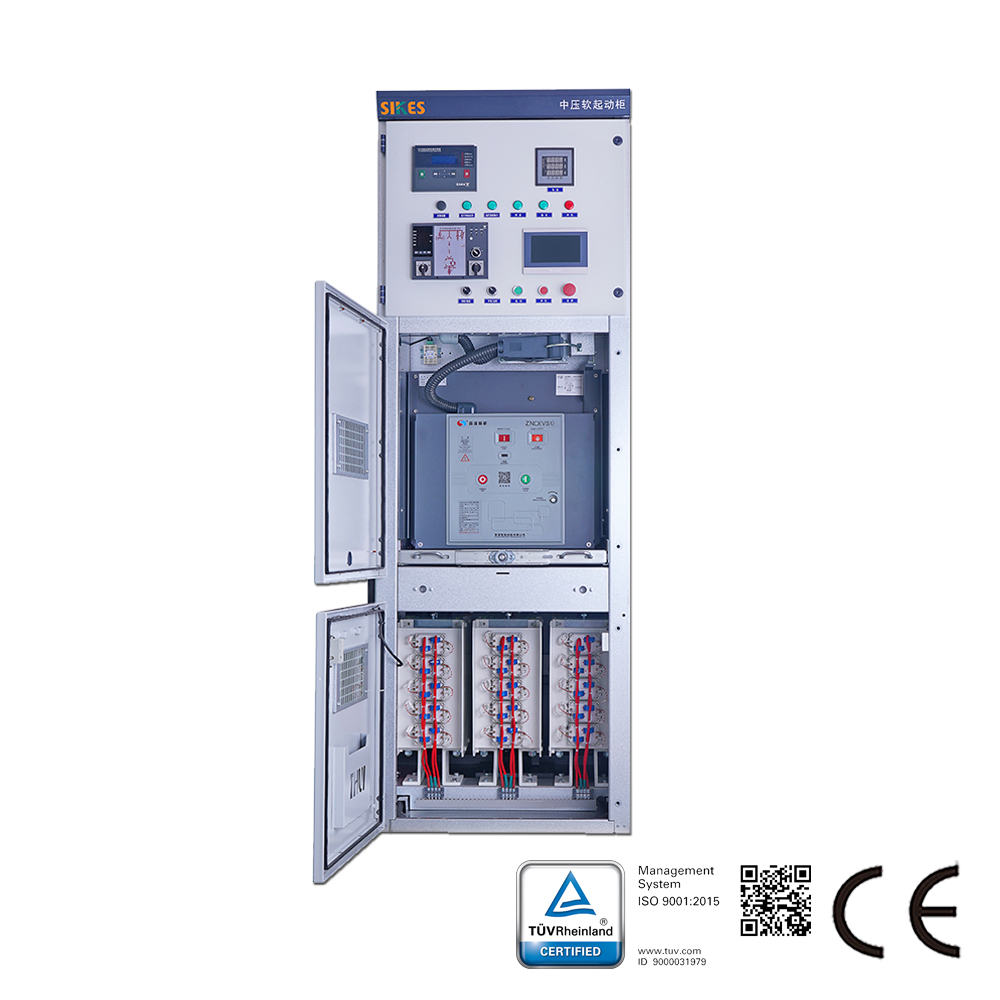

11. Toutes les opérations de contrôle sont effectuées porte d’armoire fermée. Les sections haute et basse tension sont séparées, l’armoire étant constituée de trois compartiments : compartiment basse tension, compartiment haute tension et compartiment d’unité de valve. Elle dispose d’un système de verrouillage à cinq protections.

1. Fabrication de ciment : ventilateurs d’extraction de four, soufflantes de pression, dépoussiéreurs de refroidisseur, broyeurs de matières premières, ventilateurs d’alimentation de four, ventilateurs d’extraction de refroidisseur, ventilateurs de séparateur, dépoussiéreurs principaux, etc.
2. Pétrole et Gaz : Pompes d’eau de circulation, pompes de conduite principale, pompes électriques submersibles, pompes d’injection d’eau, pompes d’alimentation de chaudière, pompes à saumure, ventilateurs d’extraction, pompes de détartrage, compresseurs, etc.
3. Métallurgie : Ventilateurs de ventilation, pompes à boue, ventilateurs d’extraction de poussières, ventilateurs d’extraction, pompes de détartrage, etc.
4. Production d’Électricité : Pompes de condensat, dépoussiéreurs, ventilateurs de soufflage forcé, ventilateurs d’extraction, pompes d’eaux usées, pompes d’alimentation de chaudière, etc.
5. Approvisionnement en Eau Municipale : Pompes à eau ; Traitement des Eaux Usées : Pompes d’eaux usées, pompes de purification, pompes d’eau propre, etc.
6. Exploitation Minière : Pompes de drainage de mine, pompes de milieu, ventilateurs d’extraction, broyeurs à boulets, concasseurs, convoyeurs, etc.
7. Pharmaceutique : Pompes de nettoyage, compresseurs frigorifiques, etc.
8. Fabrication du Papier : Piles à maille, etc.
