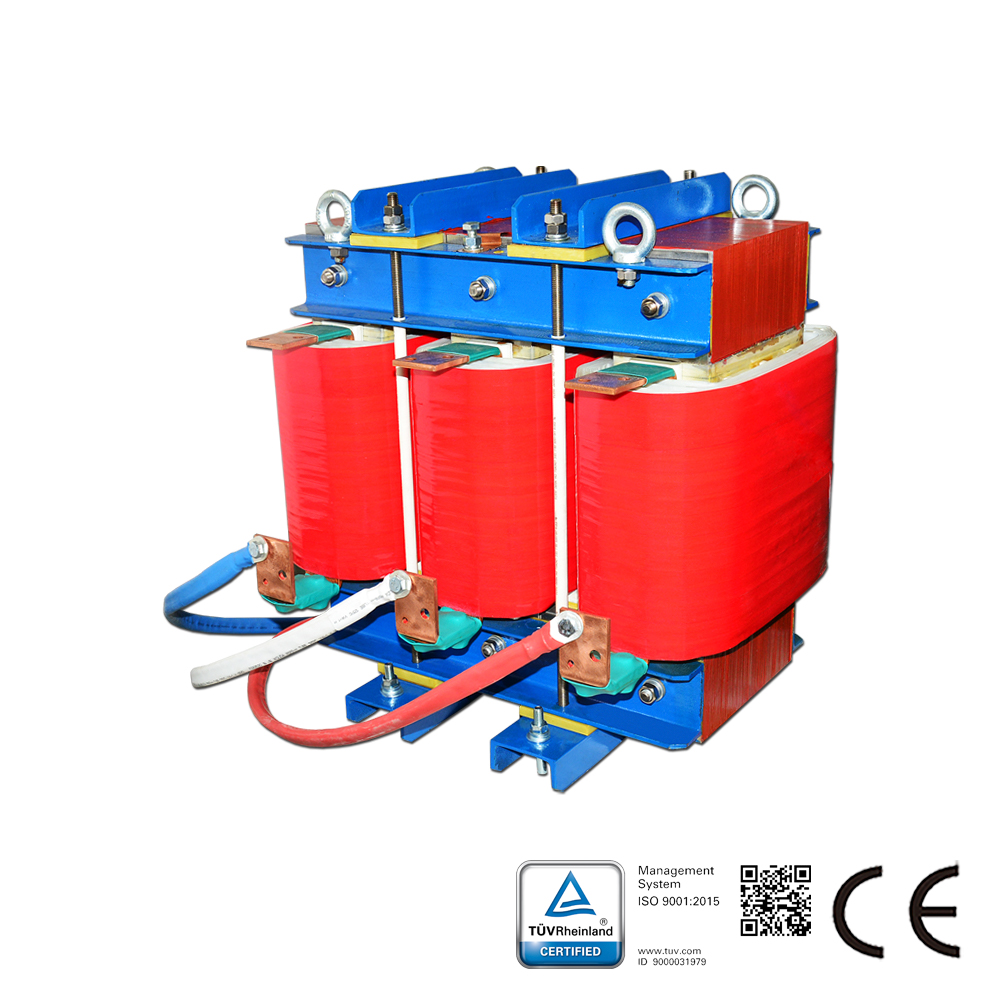

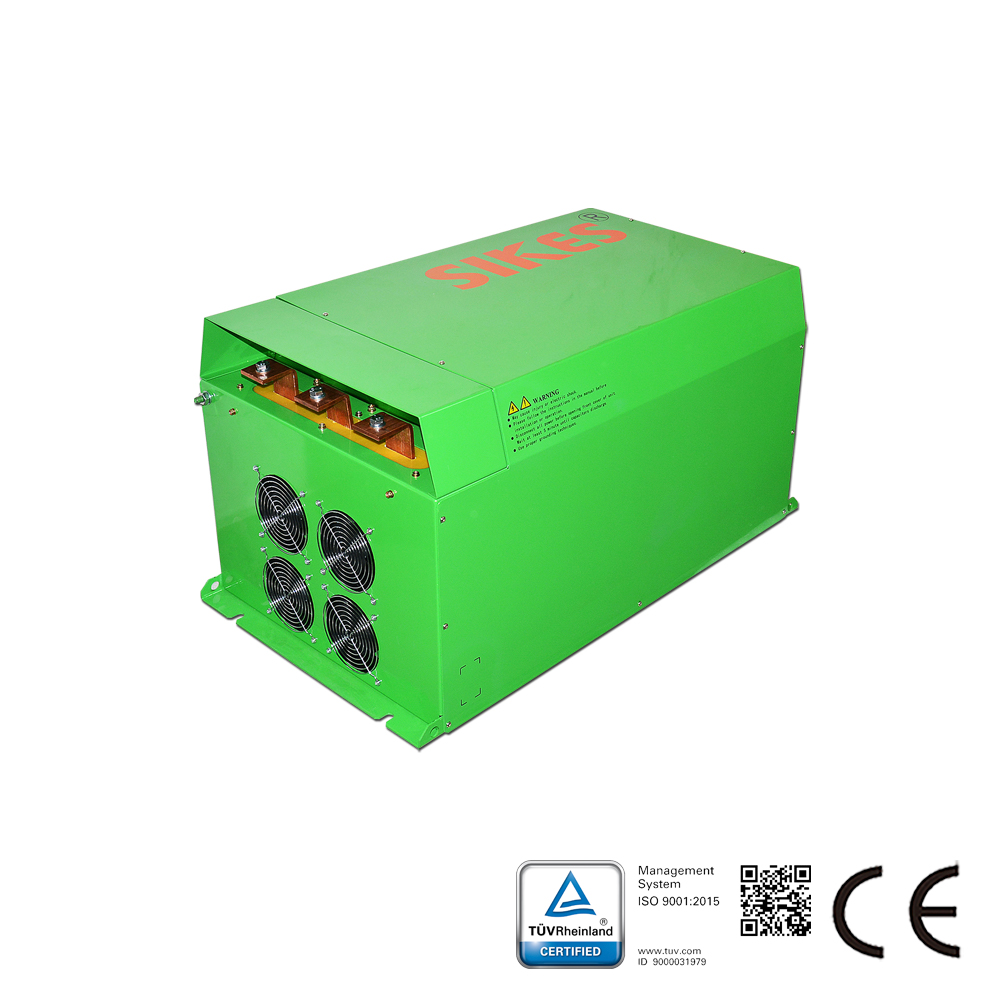

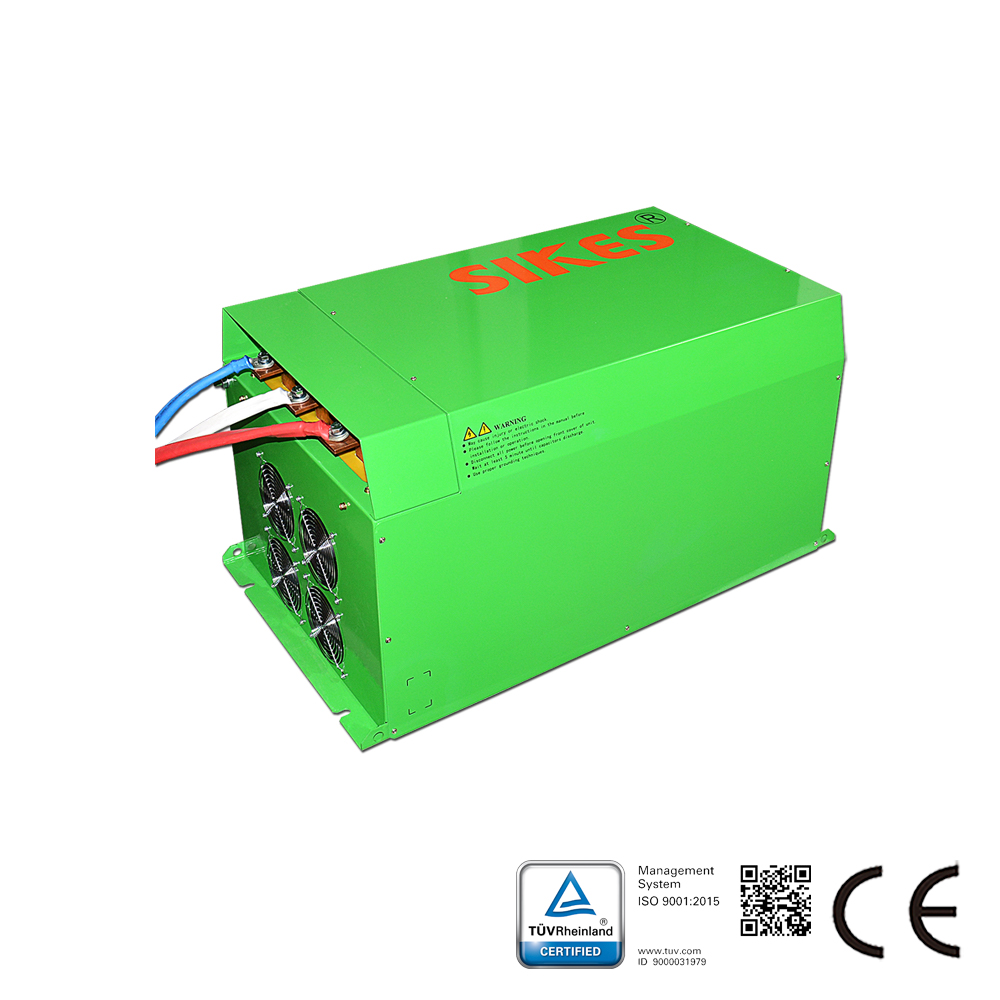

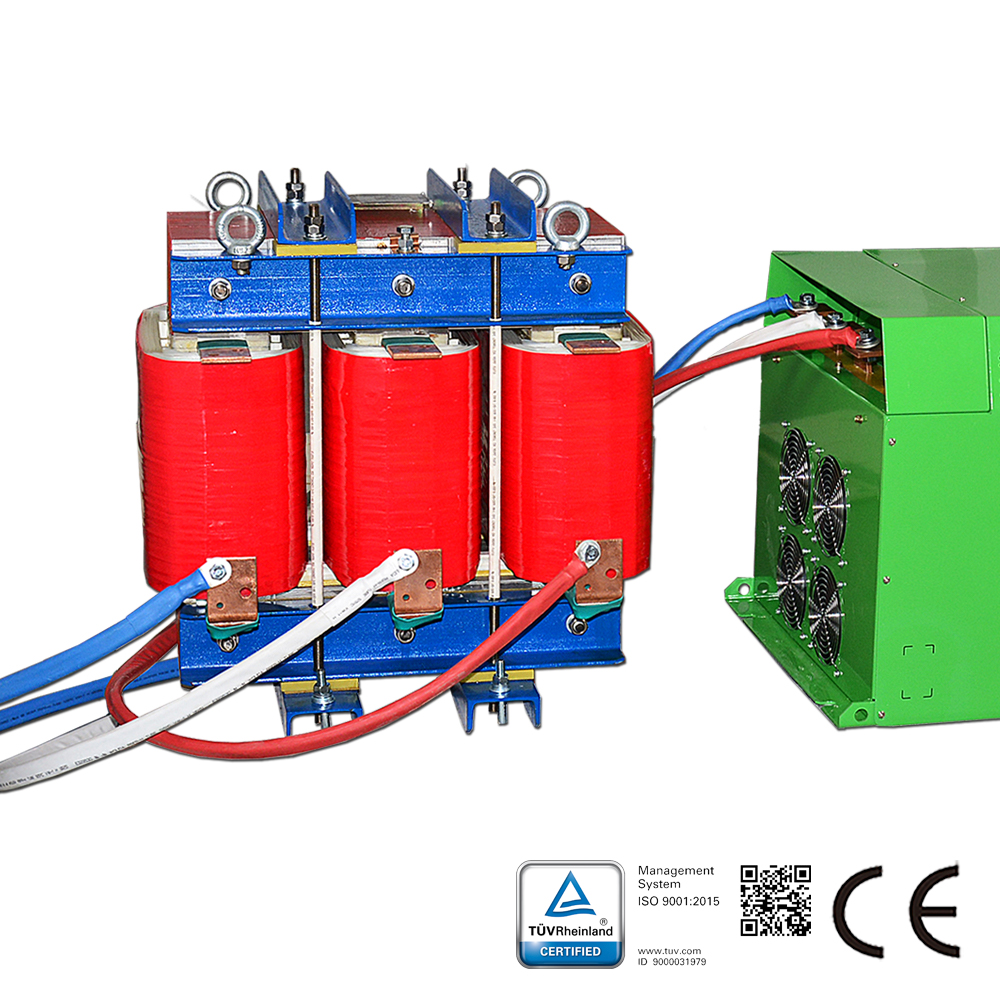

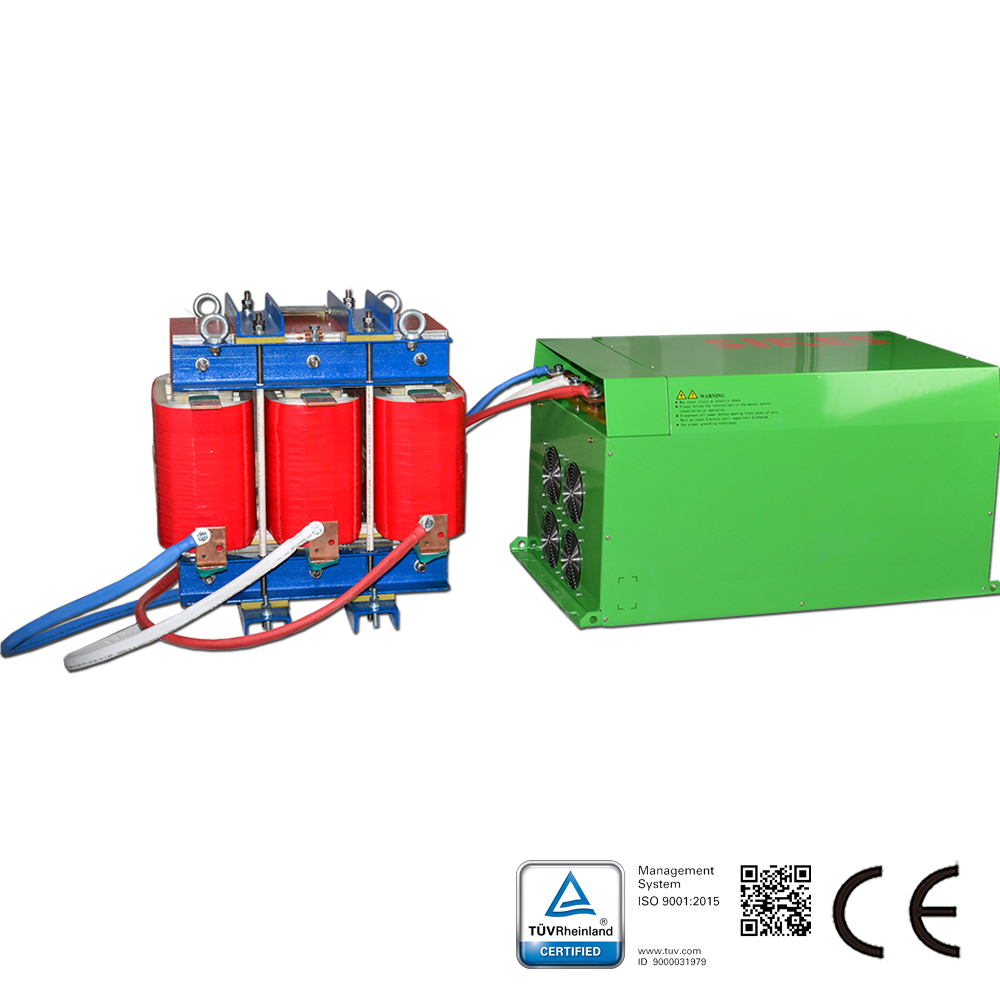

Description du filtre sinusoïdal :

La série SWF de filtres sinusoïdaux convertit le signal de sortie PWM des variateurs de vitesse en une onde sinusoïdale lisse avec un faible résidu ;
Réduit le phénomène de résonance causé par la capacité et l’inductance réparties du câble long (plus de 50 mètres) ;
Élimine la surtension excessive du moteur causée par un dv/dt élevé,
Réduit le bruit du moteur grâce à l’application du filtre ;
Prolonge la durée de vie du moteur ;
Protège l’isolation du moteur ;
Augmente la distance de transmission ;
Avec l’application de ce filtre, un moteur normal peut remplacer un moteur à fréquence variable.

Caractéristique du filtre sinusoïdal :
Les filtres sinusoïdaux Sikes pour divers moteurs servo des systèmes VSD (en particulier pour les onduleurs ou les alimentations à découpage) sont conçus pour modifier la tension de sortie PWM de l’onduleur et générer une tension presque sinusoïdale. La série passive est destinée à être utilisée dans les réseaux 380 V-480 V.
Sikes vous offre une autre option économique en plus des filtres Schaffner et MTE.

Filtre sinusoïdal Données techniques:
Plage de tension nominale : 220 V
Fréquence moteur : 0-120 Hz ;
Fréquence de commutation : 2.0 kHz ~ 16 kHz ;
Tension d’ondulation résiduelle : THDv < 5 % Longueur du câble moteur : jusqu'à 2000 m ; Mode de travail : continu pour fonctionnement en intérieur Puissance d'entrée nominale du variateur moteur : de 3,7 kW à 630 kW ; Rendement : 98 à 99 % à la tension et à la puissance nominales Capacité de surcharge : 150 % 60 s, 120 % 60 min Tension d'essai : 2240 VCC, 2 s (ligne/ligne) 2720 VCC, 2 s (lignes/boîtier) Rigidité diélectrique : CA 4000 V/5 mA/60 s Résistance d'isolement : enroulement du noyau, ≥ 100 MΩ (CC 1000 V) ; Catégorie climatique (IEC 60068-1) : 25/100/21 Protection : IP30 (IP40/IP54 sur demande), intérieur : IP21 Refroidissement : air forcé interne Type de charge : charge moteur typique ; transformateur élévateur standard ; autre charge linéaire ; Filtre sinusoïdal Normes techniques : Condensateurs : CEI EN 60831-1/2, IEC 831-1/2 Équipement : CEI EN 60439-1, IEC 439-1, IEC 60939

Applications des filtres sinusoïdaux :
Ventilateurs, convoyeurs, pompes
Installations CVC, compresseurs
Ascenseurs, grues, énergie éolienne, onduleurs, alimentations de secours
Entraînements de moteur avec câble long
Entraînements de moteur avec plusieurs moteurs en parallèle
Applications moyenne tension (installés en amont du transformateur élévateur)
